Описание на продукта
ASW50 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 50A Използване d За електричество Превозни средства и инженерна техника AOKAI DC контактор
ASW50 е миниатюрен еднополюсен контактор. Той е свободен и компактен. Той е проектиран за непрекъснат номинален ток на натоварване, който е 50 ампера. Номиналното напрежение на намотката може да бъде персонализирано от 12VDC до 120VDC, както се изисква. Формата за контакт с основния кръг е 1NO (нормално отворена) или 1NC (нормално затворена). ASW50 има еднополюсни двойни разединителни главни контакти със сребърни сплави, устойчиви на заваряване, износване и отлична проводимост. Електрическият живот на ASW50 е 2 хиляди пъти, а механичният живот е 300 хиляди пъти. ASW50 е подходящ за превключване на резистивни натоварвания, капацитивни натоварвания и индуктивни товари.

Типичните приложения на ASW50 включват превключване на малки тягови двигатели, хидравлични мощности и малки електрически мотоциклети.

Марка: AK / AOKAI
Име: DC контактор

Модел: ASW50 / SW50

Номинално напрежение: DC12V / 24V / 36V / 48V /

60V / 72V / 84V / 120V и т.н.

Номинален ток: 50А
Размер: 33 * 36 * 88 ( мм )
Тегло: около 200 гр

图片 2.png

СПЕЦИФИКАЦИЯ

Номинално напрежение на сондата	DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V и т.н.
Номинален ток на главната схема (A)	50А
Запазване на напрежението в основното съединение (товар: 100А)	≤80mV
Под (20 ± 5) ℃, охлаждане на издърпване на напрежението	≤70%
Под (20 ± 5) ℃, охлаждане на отпадане напрежение	≥5%, ≤40%
Допустим диапазон на колебание на напрежението на сондата	± 20%
Време за изтегляне (за затваряне няма връзка)	≤30ms
Време за отпадане (няма да се отворят контактите)	≤20ms
Максималното време за прекъсване на контактите	≤5ms
Изолационна устойчивост	≥50MΩ
Диелектрична якост	50Hz / 60Hz 1000VAC / 1min
Ток на претоварване	≤7Ie, ≤1s
Консумирана мощност на серпентината (W)	≤7.0W
Електрически живот	20 000 пъти
Механичен живот	300 хиляди пъти
Работен режим	Непрекъснато или периодично
Формуляр за връзка	1 NO или 1 NC
Контакт Материал	AgCdO / AgCuO
Номинално натоварване с допълнителен контакт (опционални части)	2A / 48VDC, 5А / 24VDC
Технически стандарт	GB14048.4-2010

УПОТРЕБА ОКОЛНА СРЕДА

Надморска височина	≤2Km	Температура на околната среда	-25 ~ + 55 ℃
Международна степен на защита	IP50	Тип на инсталацията	III
Начин на инсталиране	който и да е	вибрация	2.5 g (5 ~ 50) Hz
въздействие	50g, 11ms (полузаслева вълна)

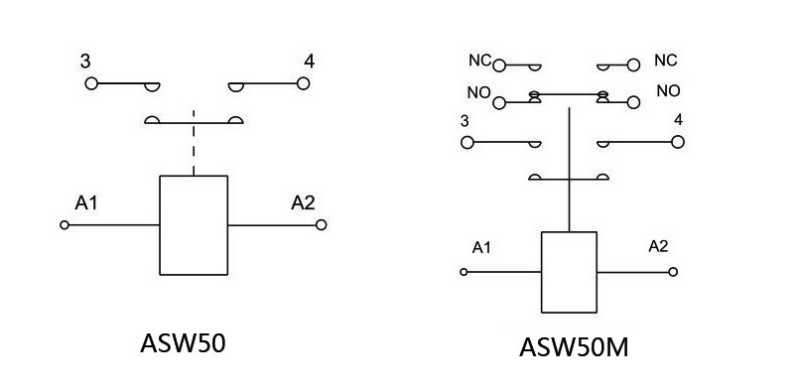

СХЕМАТИЧНА ДИАГРАМА

图片 3.png

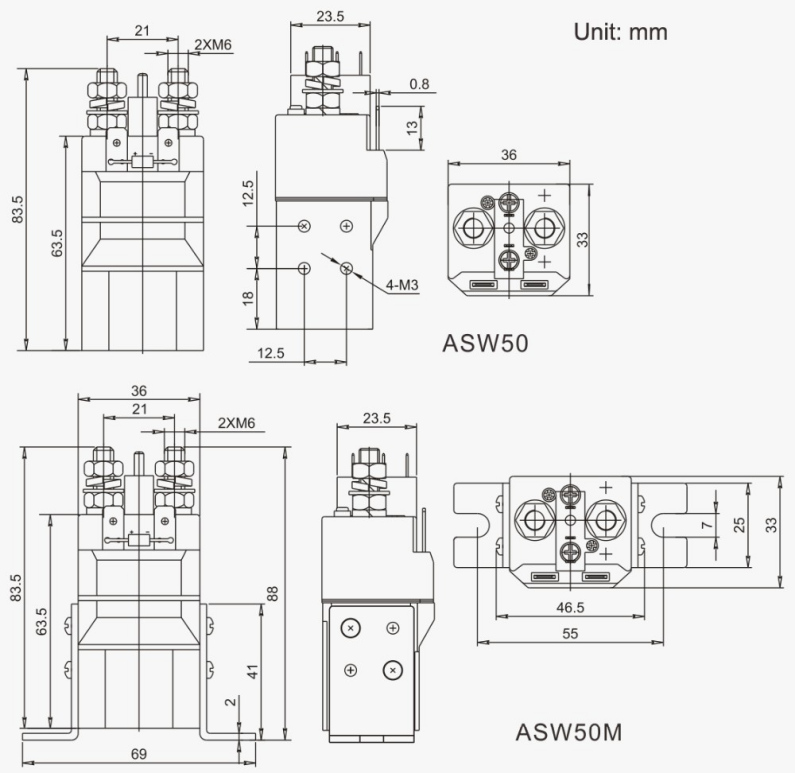

ИНСТАЛАЦИОННА ДИАГРАМА

图片 4.png
