Описание на продукта

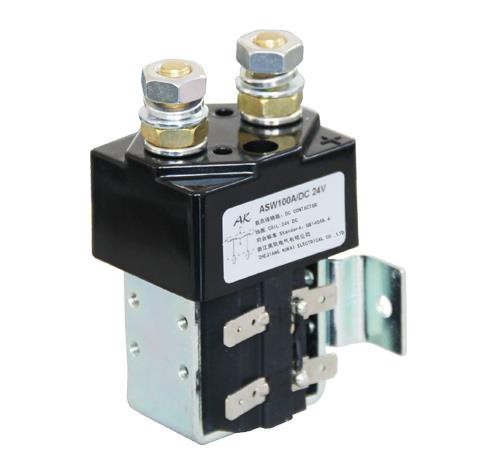

ASW100 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 100A Използвайте d За Избор на превозни средства и инженерни машини AOKAI DC контактор
ASW100 се развива за непрекъснати товари, които са 100 ампера. Непрекъснатият ток се използва при ненужни или нестандартни изисквания за превключване на товара (поддържа ниско съпротивление на контакт). Напрежението на номиналната намотка може да бъде проектирано от 12VDC до 120VDC според изискванията на клиентите. Формулярът за контакт ASW100 може да бъде персонализиран и за SPST-NO или SPST-NC. ASW100 има главни клеми M8 stud, които са затегнати в диапазона 8-9Nm, и 6.3mm лопаткови клеми за свързване на бобини. Монтажът се извършва чрез отвори M4 (4 на всяка страна) или с монтирани скоби. Отворените отвори и монтажните скоби могат да бъдат монтирани или опаковани отделно.

ASW100 е проектиран за натоварване с постоянен ток, включително двигатели, използвани за електрически превозни средства, като например промишлени камиони, както и за приложения за телеком и електроразпределение.

Марка: AK / AOKAI

Име: DC контактор

Модел: ASW100 / SW80

Номинално напрежение: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V др
Номинален ток: 100A
Размер: 33 * 36 * 88 (mm)
Тегло: около 200 гр

图片 13.png

СПЕЦИФИКАЦИЯ

Номинално напрежение на сондата	DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V и т.н.
Номинален ток на главната схема (A)	100A
Запазване на напрежението в основното съединение (товар: 100А)	≤80mV
Под (20 ± 5) ℃, охлаждане на издърпване на напрежението	≤70%
Под (20 ± 5) ℃, охлаждане на отпадане напрежение	≥5%, ≤40%
Допустим диапазон на колебание на напрежението на сондата	± 20%
Време за изтегляне (за затваряне няма връзка)	≤30ms
Време за отпадане (няма да се отворят контактите)	≤20ms
Максималното време за прекъсване на контактите	≤5ms
Изолационна устойчивост	≥50MΩ
Диелектрична якост	50Hz / 60Hz 1000VAC / 1min
Ток на претоварване	≤7Ie, ≤1s
Консумирана мощност на серпентината (W)	≤7.0W
Електрически живот	20 000 пъти
Механичен живот	300 хиляди пъти
Работен режим	Непрекъснато или периодично
Формуляр за връзка	1 NO или 1 NC
Контакт Материал	AgCdO / AgCuO
Номинално натоварване с допълнителен контакт (опционални части)	2A / 48VDC, 5А / 24VDC
Технически стандарт	GB14048.4-2010

УПОТРЕБА ОКОЛНА СРЕДА

Надморска височина	≤2Km	Температура на околната среда	-25 ~ + 55 ℃
Международна степен на защита	IP50	Тип на инсталацията	III
Начин на инсталиране	който и да е	вибрация	2.5 g (5 ~ 50) Hz
въздействие	50g, 11ms (полузаслева вълна)

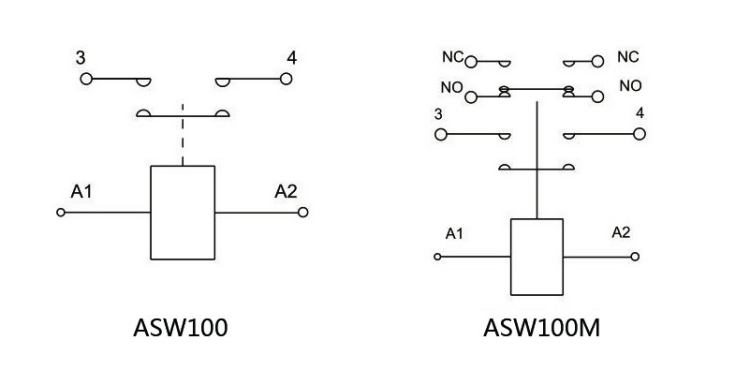

СХЕМАТИЧНА ДИАГРАМА

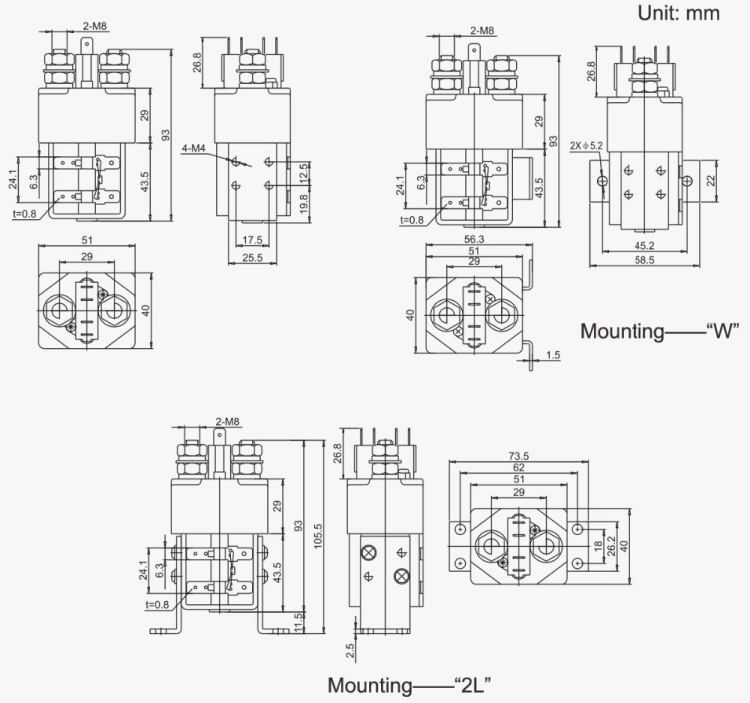

ИНСТАЛАЦИОННА ДИАГРАМА

图片 14.png
